Badmintonová hala: rozmery, výška a čo vyriešiť pred jej výstavbou
Badmintonová hala musí okrem samotných kurtov ponúknuť dostatočnú voľnú výšku, bezpečný priestor okolo ihrísk, vhodné osvetlenie, športový povrch a kontrolované prúdenie vzduchu, ktoré nebude ovplyvňovať let badmintonového košíka.
Pri návrhu badmintonovej haly preto nestačí určiť iba počet kurtov a pôdorys budovy. Už v počiatočnej fáze je potrebné zosúladiť rozmery a výšku haly s úrovňou športovej prevádzky, riešením osvetlenia, vetrania, akustiky, športovej podlahy aj potrebného zázemia. HUPRO SYSTEMS SE
Tento sprievodca je určený investorom, mestám a obciam, športovým klubom aj projektantom, ktorí pripravujú novú badmintonovú halu alebo viacúčelovú športovú halu s badmintonovými kurtmi.
Pred návrhom badmintonovej haly je potrebné vyriešiť tri základné otázky: koľko kurtov má hala obsahovať, pre akú úroveň badmintonu bude určená a či pôjde o čisto badmintonový, alebo viacúčelový športový priestor. Počet kurtov zásadne ovplyvňuje pôdorys haly. K samotným rozmerom ihrísk je potrebné pripočítať aj dostatočný priestor medzi jednotlivými kurtmi a za ich koncovými a bočnými čiarami.
Úroveň športovej prevádzky ovplyvňuje predovšetkým potrebnú voľnú výšku, osvetlenie, povrch a ďalšie technické parametre. Iný návrh môže vyhovovať rekreačnému hraniu a iný hale určenej na súťažný badminton. Rovnako dôležité je rozhodnúť, či bude priestor slúžiť výhradne badmintonu, alebo viacerým športom. Viacúčelové využitie totiž ovplyvní rozmiestnenie ihrísk, športovú podlahu, osvetlenie, vybavenie aj prevádzkové zázemie.
Rozmery badmintonovej haly
Pri návrhu badmintonovej haly je potrebné rozlišovať rozmery samotného kurtu a skutočný priestor, ktorý je nevyhnutný na bezpečnú a plnohodnotnú prevádzku. Rozmer ihriska je pevne daný, výsledné rozmery badmintonovej haly však závisia aj od počtu kurtov, priestoru okolo nich, komunikácií a ďalšieho vybavenia.
Rozmery badmintonového kurtu
Štandardný badmintonový kurt má dĺžku 13,40 m. Pre štvorhru je široký 6,10 m, pre dvojhru 5,18 m. Všetky čiary majú šírku 40 mm a sú súčasťou plochy, ktorú vymedzujú. Krátka servisná čiara sa nachádza 1,98 m od siete, pri štvorhre je zadná servisná čiara posunutá 0,76 m pred koncovú čiaru. Sieť je v strede kurtu vo výške 1,524 m a nad postrannými čiarami pre štvorhru vo výške 1,55 m. Stĺpiky majú takisto výšku 1,55 m.
Voľný priestor okolo kurtov
Samotných 13,40 × 6,10 m preto nemožno použiť ako rozmer potrebného priestoru pre jeden kurt. Pri medzinárodnej súťažnej prevádzke sa počíta minimálne s 2 m voľného priestoru za koncovými čiarami a 1,5 m po stranách kurtu.
| Parameter | Čo znamená pre projekt |
|---|---|
| Kurt pre štvorhru | 13,40 × 6,10 m |
| Kurt pre dvojhru | 13,40 × 5,18 m |
| Priestor za kurtom | ovplyvňuje celkovú dĺžku hracej plochy |
| Priestor po stranách | ovplyvňuje rozostupy medzi kurtmi a šírku haly |
| Počet kurtov | neurčuje iba plochu podlahy, ale aj potrebné odstupy a komunikácie |
Preto sa rozmery badmintonovej haly navrhujú podľa celkového prevádzkového usporiadania, nie iba jednoduchým vynásobením rozmerov badmintonového kurtu počtom ihrísk.
Aká má byť výška badmintonovej haly
Výška badmintonovej haly závisí od toho, pre akú úroveň hry má byť určená. Iné požiadavky môže mať rekreačná alebo klubová hala a iné objekt pripravovaný pre medzinárodný súťažný badminton. Pre vybrané najvyššie úrovne turnajov BWF sa vyžaduje minimálna výška 12 metrov nad celou plochou kurtu. Pri ostatných súťažiach sankcionovaných BWF je minimálna výška 9 metrov. V oboch prípadoch musí byť tento priestor nad kurtom voľný, bez väzníkov, nosníkov alebo iných prekážok, ktoré by zasahovali do hracieho priestoru.
Hodnoty 9 a 12 metrov však nemožno chápať ako univerzálne stavebné minimum pre každú badmintonovú halu na Slovensku. Ide o požiadavky pre konkrétne úrovne súťažných zariadení BWF. Pri návrhu je preto potrebné najskôr určiť plánovanú prevádzku haly a až podľa nej stanoviť požadovanú svetlú výšku. Pri súťažnom projekte je navyše dôležité sledovať nielen samotnú výšku konštrukcie, ale skutočne voľný priestor nad celým kurtom.
Osvetlenie badmintonovej haly: prečo nestačí len dostatok svetla
Pri badmintonovej hale nerozhoduje iba intenzita osvetlenia. Hráč počas výmeny často sleduje košík vysoko nad sebou, preto musia byť svietidlá rozmiestnené tak, aby nezasahovali do hlavných smerov pohľadu a nevytvárali rušivé oslnenie.
Dôležité je aj pozadie, oproti ktorému hráč košík sleduje. Biely košík musí byť dobre viditeľný aj pri rýchlom pohybe, takže návrh osvetlenia musí pracovať nielen s množstvom svetla, ale aj s jeho rovnomernosťou a kontrastom v priestore. Vhodne navrhnuté osvetlenie môže zároveň obmedziť príliš svetlé pozadie za kurtom a zlepšiť viditeľnosť košíka.
Svietidlá preto nemajú byť bez rozmyslu umiestnené priamo nad hracou plochou. Pri návrhu sa rieši ich poloha voči kurtom, výška zavesenia aj odstup od bočných čiar, aby svetelná sústava neobmedzovala hráčov pri sledovaní trajektórie košíka.
Podlaha, vetranie a akustika v badmintonovej hale
Technické riešenie badmintonovej haly musí vychádzať z charakteru samotnej hry. Nestačia správne rozmery a výška, kvalitu prevádzky výrazne ovplyvňuje aj športový povrch, prúdenie vzduchu a akustika priestoru.
Športová podlaha
Povrch musí hráčom poskytovať stabilnú a predvídateľnú oporu pri rýchlych zmenách smeru, výpadoch a brzdení. Dôležitá je preto vhodná miera protišmykovosti, rovnosť povrchu a riešenie určené na športové zaťaženie. Pri viacúčelovej hale je potrebné zosúladiť požiadavky badmintonu aj s ostatnými športmi, ktoré sa budú v priestore prevádzkovať.
Prúdenie vzduchu
Badmintonový košík je veľmi ľahký a aj prúd vzduchu môže meniť jeho dráhu. Vykurovanie a vetranie preto musia byť navrhnuté tak, aby nevytvárali výrazné prúdenie priamo cez hraciu plochu. Rozmiestnenie prívodných a odvodných prvkov je preto potrebné riešiť už pri návrhu haly.
Akustika
Veľký uzavretý priestor môže bez vhodných akustických úprav vytvárať dlhý dozvuk a zhoršovať zrozumiteľnosť aj komfort hráčov. Pre badmintonové haly sa pri stredných frekvenciách odporúča doba dozvuku približne 1,5 až 2,0 sekundy. Akustické prvky je možné integrovať napríklad do stropu alebo horných častí stien.
Samostatná badmintonová hala alebo viacúčelová športová hala?
Voľba medzi samostatnou badmintonovou halou a viacúčelovým športovým objektom ovplyvní celý návrh stavby. Dedikovaná badmintonová hala môže byť od začiatku optimalizovaná pre konkrétny počet kurtov, požadovanú voľnú výšku, vhodné rozmiestnenie osvetlenia, prúdenie vzduchu aj športový povrch. Prevádzkové riešenie sa tak nemusí prispôsobovať požiadavkám iných športov.
Pri viacúčelovej športovej hale je naopak potrebné zosúladiť badminton s ďalšími aktivitami, napríklad volejbalom, basketbalom alebo florbalom. To sa môže premietnuť do značenia podlahy, rozmiestnenia športového vybavenia, osvetlenia, akustiky aj technológií. Pre mestá, obce, školy a športové kluby preto nie je rozhodujúca iba otázka, ktorá možnosť je lacnejšia. Dôležité je najmä to, ako často sa bude hala využívať, pre koľko športov a na akej úrovni. Až z toho by mal vychádzať jej výsledný návrh.
Čo ovplyvňuje cenu badmintonovej haly
Cena badmintonovej haly sa nedá spoľahlivo určiť iba podľa jej podlahovej plochy. Výsledný rozpočet ovplyvňuje predovšetkým veľkosť haly, počet kurtov, požadovaná svetlá výška, konštrukčný systém a úroveň vybavenia.
Do ceny sa výrazne premieta aj spôsob zateplenia, športová podlaha, osvetlenie, vykurovanie, vetranie a akustické riešenie. Dôležitú časť rozpočtu môžu tvoriť aj priestory mimo samotnej hracej plochy, napríklad šatne, sprchy, toalety, technické miestnosti, sklady športového vybavenia, recepcia alebo tribúny. Pri viacúčelovej športovej hale je navyše potrebné počítať s vybavením a technológiami pre ďalšie športy. Preto nie je vhodné stanovovať univerzálnu cenu za meter štvorcový bez znalosti konkrétneho zadania.
Presnú cenu badmintonovej haly je možné určiť až po definovaní rozmerov, úrovne športovej prevádzky a požadovaného vybavenia. Ak chcete zistiť cenu pre vašu badmintonovú halu, vyplňte náš formulár pre cenový dopyt. Na základe základných informácií o projekte sa vám ozveme a preberieme možnosti konkrétneho riešenia.
Realizácia badmintonových hál HUPRO
V HUPRO SYSTEMS SE sme realizovali množstvo športových hál, medzi nimi aj badmintonové haly v Chorvátskom Grobe a v Paskove. Obe realizácie ukazujú, ako možno samonosnú oblúkovú oceľovú konštrukciu využiť pre športovú prevádzku s viacerými kurtmi a voľným vnútorným priestorom bez podporných stĺpov.

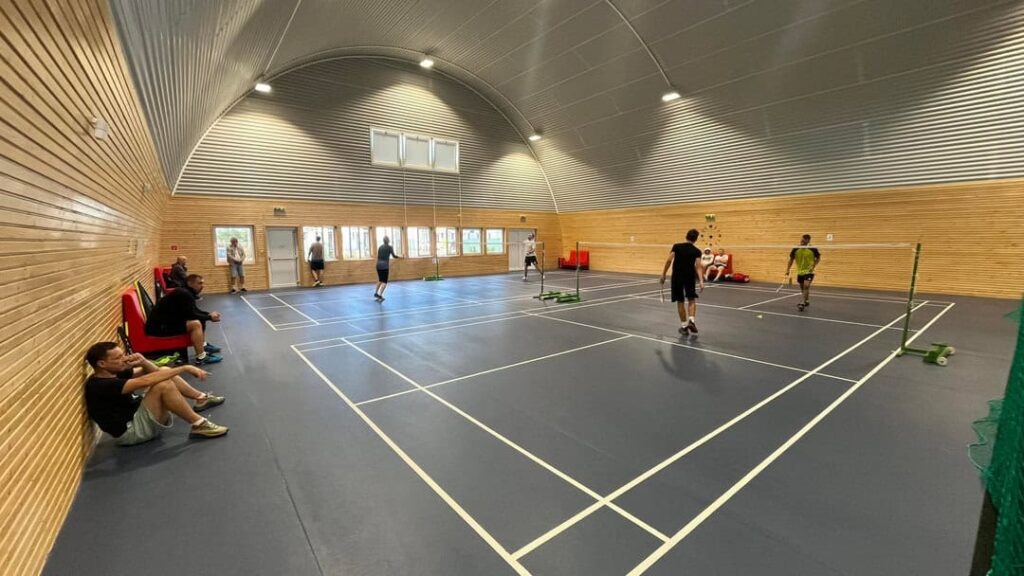

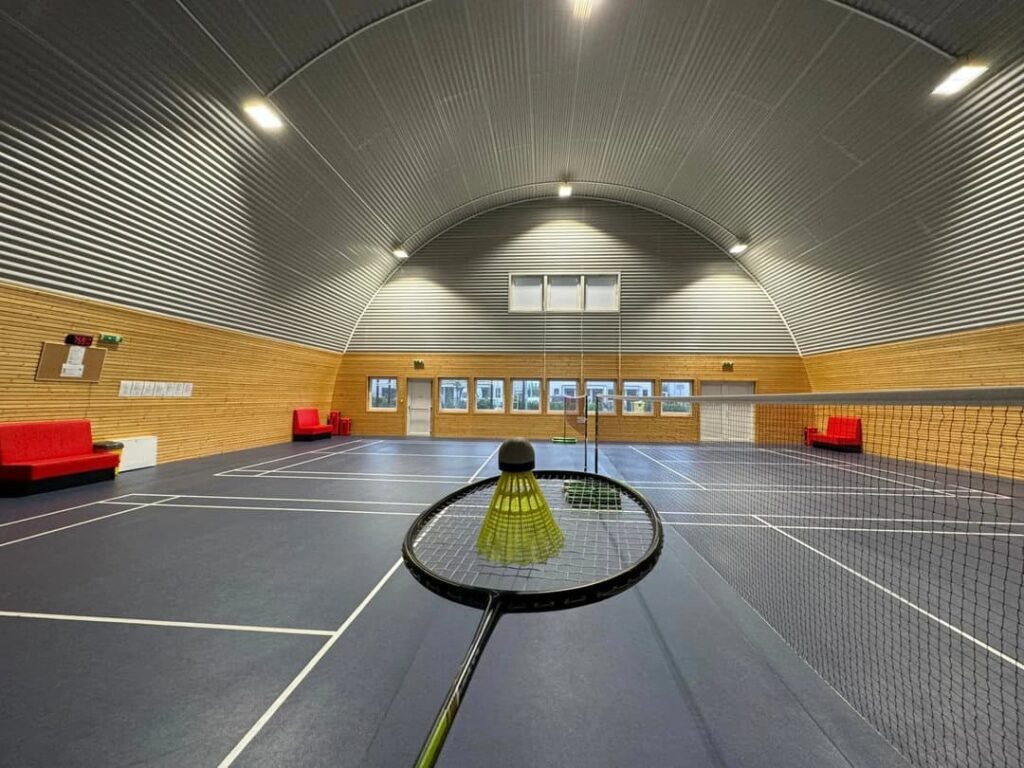

Badmintonová hala Chorvátsky Grob
V Chorvátskom Grobe sme realizovali oblúkovú športovú halu s badmintonovým využitím. V interiéri sa nachádza niekoľko badmintonových kurtov, športový povrch a aj ďalšie športové prvky vrátane lezeckej steny. Hala tak ukazuje, že jeden objekt môže byť navrhnutý nielen pre badminton, ale aj pre ďalšie športové aktivity. Dôležitým prvkom je voľný vnútorný priestor bez podporných stĺpov medzi kurtmi. To uľahčuje rozmiestnenie hracích plôch a umožňuje efektívne využiť celú šírku haly.

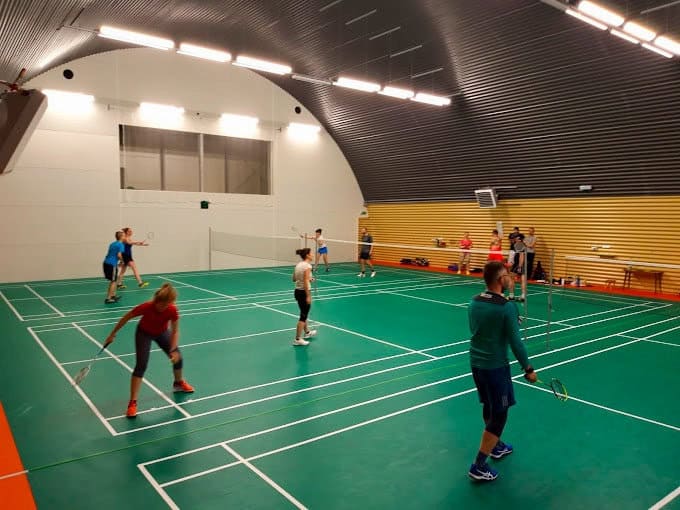

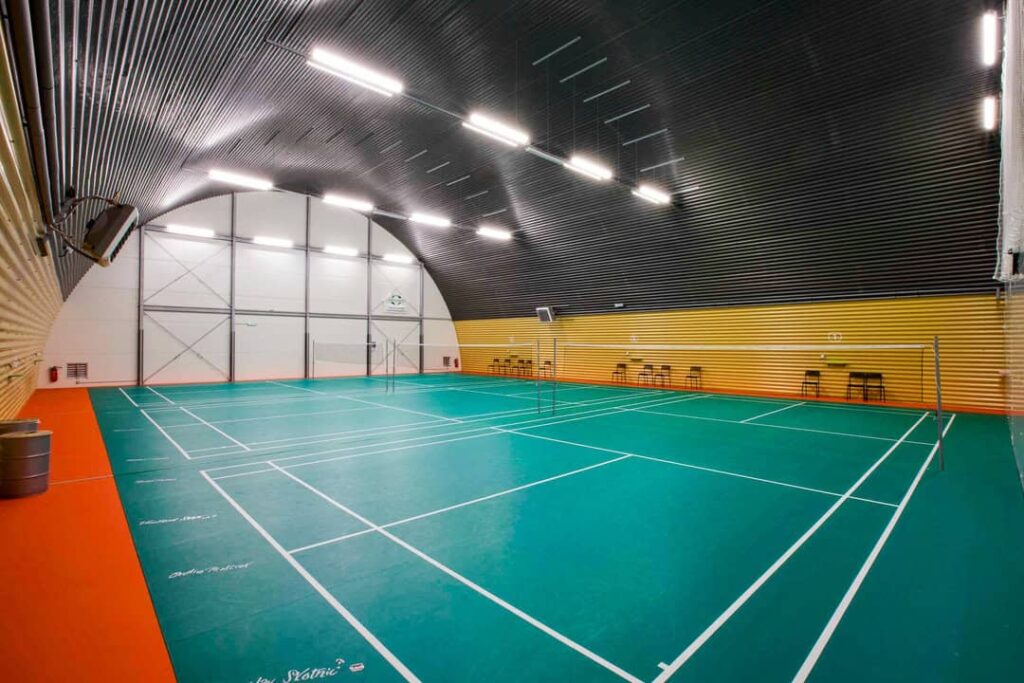

Badmintonová hala Paskov
Aj v Paskove sme v HUPRO SYSTEMS SE realizovali badmintonovú halu s niekoľkými kurtmi. Oblúková konštrukcia vytvára súvislý športový priestor, v ktorom nie sú jednotlivé kurty rozdelené vnútornými nosnými stĺpmi. Pri pohľade na realizáciu je dobre viditeľné rozmiestnenie kurtov, športový povrch aj osvetlenie vedené pozdĺž hracej plochy. Práve koordinácia týchto prvkov je pri návrhu badmintonovej haly zásadná.
Čo si z týchto realizácií môže investor odniesť do vlastného zadania?
Pred návrhom je vhodné presne stanoviť počet kurtov, ich rozmiestnenie a prípadné ďalšie využitie haly. Zároveň je potrebné riešiť konštrukciu, osvetlenie, športový povrch a prevádzkové zázemie ako jeden celok. Vďaka tomu možno od začiatku navrhnúť priestor, ktorý bude zodpovedať reálnemu spôsobu využitia haly.
Plánujete badmintonovú halu? Začnite so skúsenou firmou
Výstavba badmintonovej haly je dlhodobá investícia, pri ktorej rozhodujú skúsenosti dodávateľa, technické riešenie aj schopnosť navrhnúť objekt podľa skutočnej športovej prevádzky. V HUPRO SYSTEMS SE sa vývoju a realizácii samonosných oceľových hál venujeme od roku 1985. Za ten čas máme za sebou viac ako 3 000 realizovaných projektov po celom svete a viac ako 60 športových hál v Európe. Realizovali sme aj skutočné badmintonové haly, napríklad v Paskove a Chorvátskom Grobe, takže pri návrhu nevychádzame iba z teórie, ale aj zo skúseností z dokončených športových stavieb.
Hlavné výhody systému HUPRO
- rozpätie od 9 do 50 metrov bez vnútorných podporných stĺpov, čo umožňuje voľné rozmiestnenie badmintonových kurtov a efektívne využitie celej hracej plochy
- systém 2 v 1, pri ktorom samonosná oceľová konštrukcia zároveň plní funkciu strešného plášťa
- pri vhodnom technickom riešení možnosť dosiahnuť energetickú triedu A0 a znížiť dlhodobé prevádzkové náklady
- 30-ročná záruka na konštrukčný systém a predpokladaná životnosť konštrukcie až 100 rokov
- minimálne nároky na dlhodobú údržbu
- konštrukcia z ocele s povrchovou úpravou ALUZINC® a spoje z nehrdzavejúcej ocele
- možnosť zvoliť zateplenie podľa požiadaviek konkrétneho projektu
- odvetrávaný systém plášťa, ktorý pomáha obmedzovať tepelné straty v zime a prehrievanie objektu v letných mesiacoch
- možnosť využiť aktívne odvetrávanie bez potreby elektrickej energie
- možnosť integrovať akustické podhľady a ďalšie akustické prvky, ktoré sú dôležité najmä pri športových halách
- možnosť prirodzeného presvetlenia pomocou transparentných segmentov, strešných okien alebo presvetľovacích pásov
- oblúková geometria vhodná na inštaláciu fotovoltických panelov
- možnosť prispôsobiť šírku, výšku aj dĺžku haly požiadavkám konkrétnej športovej prevádzky
- možnosť komplexného riešenia športovej haly vrátane športovej podlahy, akustiky, vykurovania, osvetlenia a ďalšieho vybavenia
- vysoká odolnosť konštrukčného systému voči klimatickému zaťaženiu, podľa konkrétneho návrhu až 600 kg/m²
- nízka hmotnosť konštrukcie, ktorá môže znamenať nižšie nároky na zakladanie objektu a dopravu
- efektívna logistika, pri ktorej jeden kamión môže prepraviť materiál približne pre 1 000 m² pôdorysnej plochy haly
- certifikovaná kvalita doložená CE, ISO 9001 a ISO 14001.
Ďakujeme, že ste si prečítali nášho sprievodcu výstavbou badmintonovej haly. Ak už máte predstavu o počte kurtov, rozmeroch, mieste výstavby alebo požadovanom vybavení, radi s vami projekt prejdeme. Ozvite sa nám alebo rovno vyplňte formulár pre cenový dopyt. Na základe zadaných informácií sa vám ozveme späť, preberieme vaše požiadavky a navrhneme ďalší postup. Tešíme sa na spoluprácu a na váš nový projekt.
